在現代樓宇自控（BA）系統中，暖通空調、給排水、新風排風、消防水系統的穩定運行，離不開各類自控閥門的精準調控。江森蝶閥作為樓宇自控領域的主流自控閥門，憑借體積小巧、啟閉迅速、調節精度高、適配性強的優勢，廣泛應用于商業樓宇、寫字樓、產業園、酒店等建筑的流體控制系統。閥門的運行穩定性、使用壽命、控制精度，直接取決于安裝施工的規范性。很多樓宇自控項目出現閥門滲漏、啟閉卡頓、信號失靈、調節偏差等問題，大多源于安裝不規范、細節把控不到位。本文結合江森蝶閥官方施工標準與樓宇自控現場工況，全面講解標準化安裝流程、核心要點、常見誤區及調試養護技巧，為工程施工、運維整改、項目驗收提供專業參考。

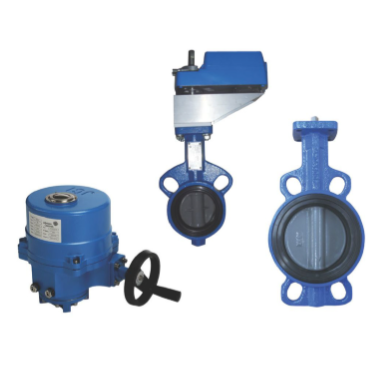

江森蝶閥主要分為電動對夾式、電動法蘭式兩大主流類型，適配樓宇HVAC暖通水循環、生活供水、消防穩壓等中低壓工況，搭配專用電動執行器，可實現0-90°精準角度調節，適配自動化系統信號聯動控制。相較于普通蝶閥，江森自控蝶閥對安裝精度、管路工況、電氣接線的要求更高，只有嚴格遵循專屬安裝規范，才能充分發揮其自控調節優勢，規避后期系統故障。
一、安裝前置檢查：杜絕前期隱患
正式施工前的檢查工作，是保障江森蝶閥穩定運行的基礎，也是樓宇自控工程容易忽略的關鍵環節，需從閥門、管路、工況三個維度全面核查。首先是閥門本體檢查，核對蝶閥型號、壓力等級、介質適配性是否匹配項目設計需求，確認閥體、密封膠圈、電動執行器無破損、變形、開裂問題，手動測試閥門啟閉靈活性，確認無卡頓、卡滯現象。同時核查執行器額定電壓、控制信號參數，避免與現場供電、自控系統信號不匹配。
其次是管路工況檢查，徹底清理管道內部焊渣、鐵銹、砂石、雜物等異物，防止閥門安裝后異物劃傷密封面，造成滲漏、密封失效問題。檢查管道法蘭端面平整度，杜絕法蘭歪斜、錯位、變形等情況，管道中心線需保持同軸，避免閥門安裝后承受額外扭力。此外，需預留充足的安裝與檢修空間，避開管道彎頭、變徑、應力集中區域，防止流體偏流沖擊蝶板，影響調節精度與使用壽命。
二、標準化安裝流程：把控核心施工細節
江森蝶閥分為對夾式和法蘭式兩種安裝形式，樓宇自控暖通、給排水系統以對夾式蝶閥為主，兩種類型的施工核心要點基本一致，需嚴格遵循分步施工規范，禁止違規操作。第一步為定位校準，根據閥體標注的介質流向箭頭確定安裝方向，確保閥門流向與管路介質流向完全一致，嚴禁反向安裝。同時把控安裝角度，電動執行器嚴禁垂直朝下安裝，優先水平或斜向上安裝，避免積水、積塵、雜物進入執行器內部，造成電氣故障。
第二步為閥體固定安裝，對夾式蝶閥需平穩放置在兩片管道法蘭之間，居中對位，保證閥體與法蘭貼合均勻，無需額外加裝密封墊片，依托閥座密封圈即可實現雙向密封。法蘭式蝶閥需對齊法蘭孔位，輕輕置入螺栓，采用對角線均勻緊固的方式鎖緊螺母，禁止單邊一次性擰緊，防止閥體受力不均、密封偏移引發滲漏。施工中嚴禁以閥體作為管道支撐，避免閥體長期承壓變形，導致啟閉故障。
第三步為管道焊接防護，這是極易出錯的關鍵要點。禁止直接帶著蝶閥焊接管道法蘭，高溫會灼燒、老化閥座密封膠圈，直接導致密封失效。正確施工方式為：先將閥門定位固定，點焊固定管道法蘭后，拆卸蝶閥，再完成法蘭滿焊作業，待焊口完全冷卻、清理干凈后，重新安裝固定閥門，徹底規避高溫損壞配件。
三、電動執行器接線與調試規范
作為樓宇自控核心部件，江森蝶閥的電動執行器接線與調試，直接決定自動化控制效果，必須嚴格遵循電氣施工規范。所有接線操作必須在完全斷電狀態下進行，施工前切斷現場供電，核對執行器銘牌電壓參數，嚴禁超壓通電損壞設備。按照接線圖紙對應接入電源線、信號線，保證接線牢固、絕緣完好、規范接地，杜絕虛接、錯接、漏接問題，避免出現信號紊亂、閥門失控等故障。
接線完成后先進行手動調試，斷電狀態下操作手動旋鈕，對照閥體開閉箭頭標識，確認O端為全開、S端為全關，測試全程啟閉順暢、無卡頓異響。手動調試無誤后，再進行通電電動調試，接通電源測試閥門全開、全關動作，校驗自控系統信號反饋是否精準，調節角度是否與系統指令同步，確保閥門可完美適配樓宇自控系統聯動控制。調試完成后，做好接線端子防水防塵密封處理，適配機房潮濕、多塵的運行環境。
四、安裝常見誤區與規避方案
結合大量樓宇自控工程施工經驗，總結出江森蝶閥安裝高頻誤區，針對性規避可大幅降低后期運維故障。一是安裝位置不當，將閥門安裝在管道彎頭、變徑處，流體偏流沖擊蝶板，造成受力不均、調節偏差，需將閥門安裝在直管段，前后預留足夠的直管距離。二是螺栓緊固方式錯誤，單邊緊固導致閥體變形、密封泄漏，必須全程采用對角線對稱緊固方式。三是帶電手動操作，極易損壞執行器齒輪與電機，嚴格執行斷電手動調試規范。四是安裝后未試壓直接投用，施工完成后必須進行水壓、氣密性測試，確認無滲漏、啟閉正常后方可接入系統運行。
五、后期養護與運維要點
安裝驗收完成后，規范的日常養護可大幅延長江森蝶閥使用壽命，保障樓宇自控系統長期穩定運行。日常定期清理閥門周邊雜物，保持執行器干燥潔凈，避免積水、積塵、腐蝕配件；每季度測試閥門啟閉與信號聯動效果，檢查密封面是否存在輕微滲漏；年度檢修時緊固接線端子、檢查螺栓松緊度，對啟閉卡頓的閥門及時清理閥腔雜質，無需頻繁拆卸閥體，最大程度保留設備原裝性能。
總結
江森蝶閥在樓宇自控系統中的運行效果，三分靠產品品質，七分靠規范安裝。從前期工況核查、標準化閥體安裝，到電氣接線調試、誤區規避與后期養護，每一個細節都直接影響暖通、給排水系統的自控精度與運行穩定性。嚴格遵循江森蝶閥專屬安裝施工規范，摒棄違規施工操作，既能有效杜絕滲漏、卡頓、信號失靈等常見故障，又能最大化發揮閥門的自動化調控性能，降低樓宇系統運維成本，為各類建筑自控工程的安全、高效、穩定運行提供堅實保障。
