在現代智能樓宇自控系統中，暖通空調、給排水、冷熱循環水系統的流體精準控制，是保障樓宇恒溫、恒濕、節能運行的核心基礎。蝶閥作為樓宇管道系統用量最大的調控閥門之一，其控制精度、運行穩定性、安裝規范性直接影響整套自控系統的聯動效果。江森蝶閥作為樓宇自控領域的標桿產品，憑借適配性強、控制精準、故障率低、兼容各類樓宇自控模塊的優勢，廣泛應用于商業綜合體、寫字樓、酒店、工業廠房等智能建筑流體控制系統。為保障設備長效運行、最大化發揮自控系統效能，本文深度拆解江森蝶閥的核心工作原理，同時梳理標準化安裝、調試全流程，為樓宇工程施工與運維提供專業參考。

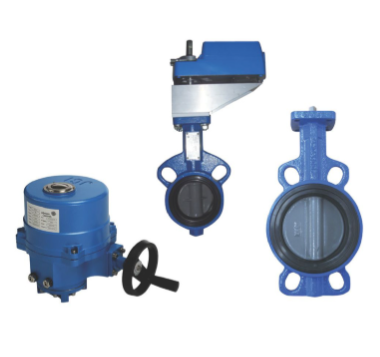

江森蝶閥是專為樓宇自控場景定制的一體化智能調控閥門，主流款式以電動雙偏心蝶閥為主，搭配專屬VA系列電動執行器，區別于工業通用蝶閥，更適配樓宇冷凍水、熱水、低壓蒸汽、乙二醇防凍液等常規介質工況，主打精準調節、低能耗、免頻繁維護的核心特性。其整體結構由閥體密封組件、閥桿傳動結構、電動執行器、自控信號模塊四大部分組成，各部件協同配合，實現樓宇管道介質的通斷、流量調節、壓力穩壓等自動化控制功能，完美適配樓宇自控系統的遠程聯動、智能調控需求。
從核心工作原理來看，江森蝶閥依托電控聯動機械傳動的雙重邏輯實現流體控制，運行過程精準且穩定。樓宇自控主機根據室內溫度、濕度、管道介質參數收集數據，輸出標準電信號傳遞至蝶閥電動執行器。執行器接收信號后，通過內部齒輪傳動結構帶動閥桿旋轉90度，閥桿同步驅動蝶板在管道內旋轉，通過改變蝶板與管道流道的遮擋面積，精準調節介質流通量，以此完成管道流量、壓力的動態調控。其搭載的雙偏心密封結構是核心技術亮點，通過閥桿與密封面的偏心設計，讓閥門啟閉過程中密封面無摩擦、無刮擦，僅在完全關閉狀態下實現緊密貼合，形成“介質壓力越大、密封效果越緊”的自密封效應，有效避免樓宇水系統常見的微滲漏、關不嚴等問題。同時，設備支持手動、電動雙重操作模式，斷電時可通過手動手輪應急啟閉，保障樓宇系統故障狀態下的基礎運行安全。
相較于普通蝶閥，江森蝶閥針對樓宇自控場景做了多項技術優化。在控制精度上，搭配智能執行器可實現0-10V模擬量信號無級調節，開度控制誤差極小，能夠精準匹配空調暖通系統的恒溫調控需求，避免溫度波動、能耗浪費；在適配性上，密封組件采用耐老化、耐高低溫的專用材質，可長期耐受-20℃至120℃的樓宇介質溫度，適配四季交替的暖通工況；在兼容性上，可完美對接江森自控樓宇系統及市面主流自控平臺，信號傳輸穩定，無延遲、無丟包，保障整套樓宇自控系統聯動順暢。憑借這些優勢，江森蝶閥成為智能樓宇流體自控系統的標配設備。
規范的安裝流程是江森蝶閥穩定運行、延長使用壽命的關鍵，也是樓宇工程施工驗收的核心要點。很多樓宇系統后期出現閥門啟閉卡頓、密封滲漏、調控失靈等問題，大多源于安裝不規范。結合樓宇施工標準與江森設備官方安裝規范，其完整安裝流程分為前期核查、預處理、就位安裝、接線調試、驗收核驗五大環節，每一步均有嚴格的施工要求。
安裝前期核查階段，施工人員需核對設備型號、參數是否匹配現場管道工況，重點確認閥門公稱直徑、壓力等級、介質適配類型、執行器電壓信號參數，杜絕型號錯配問題。同時檢查閥體、密封面、執行器是否存在運輸破損、配件缺失，手動旋轉手輪測試閥門啟閉是否順暢，有無卡滯、異響現象，排查設備本身質量問題。此外，需清理管道內部雜物、鐵銹、焊渣等雜質，避免安裝后雜質磨損密封面、堵塞流道，影響自控調節精度。
設備預處理與就位安裝是核心施工環節。江森蝶閥支持水平、垂直多方式安裝，但需保證閥桿始終處于水平狀態，嚴禁將電動執行器作為吊裝受力點，防止傳動結構變形損壞。閥門就位時需將蝶板調整至5°-10°微開狀態，避免全閉、全開狀態安裝導致密封面擠壓受損，隨后將閥體精準對準管道法蘭居中對齊，初步固定螺栓完成定位。固定過程需遵循對稱分次擰緊原則，均勻受力，杜絕單邊緊固導致的閥體偏移、密封面貼合不均，從根源規避后期滲漏隱患。安裝完成后需檢查閥體同軸度，確保閥門無傾斜、受力均勻。
接線與系統調試是保障自控功能生效的關鍵步驟。所有接線作業必須在完全斷電狀態下開展，嚴格遵循電氣施工規范與設備接線圖紙，核對電源電壓、信號接口參數，杜絕錯接、虛接、漏接線路。接線完成后，先進行空載測試，通電檢測執行器電動啟閉動作是否順暢，開度調節是否精準，遠程自控信號是否正常接收、反饋。隨后進行帶壓調試，模擬樓宇系統運行工況，測試閥門不同開度下的介質調控效果，核對系統參數與實際工況是否匹配，同時微調執行器限位螺釘，確保閥門全開、全閉位置精準，無過沖、無卡頓。
最后開展竣工驗收與運維交底工作，全面檢查管道連接處無滲漏、閥門啟閉靈活、自控聯動正常，記錄調試參數，完成施工驗收。同時需明確日常運維要點，定期清理閥體雜質、檢查線路接口與密封狀態，避免灰塵、潮濕影響電氣部件運行，保障江森蝶閥在樓宇自控系統中長期穩定運行。
如今智能樓宇建設逐步向精細化、節能化、智能化升級，樓宇自控系統的運行精度直接決定建筑的舒適性與節能性。江森蝶閥憑借成熟的工作原理設計、貼合場景的技術優勢，成為暖通、給排水自控系統的核心設備。嚴格遵循標準化安裝流程，精準把控調試細節，能夠充分發揮設備的調控性能，減少后期故障運維成本，助力智能樓宇系統高效、穩定、節能運行，是現代樓宇機電工程施工與運維的重要保障。
